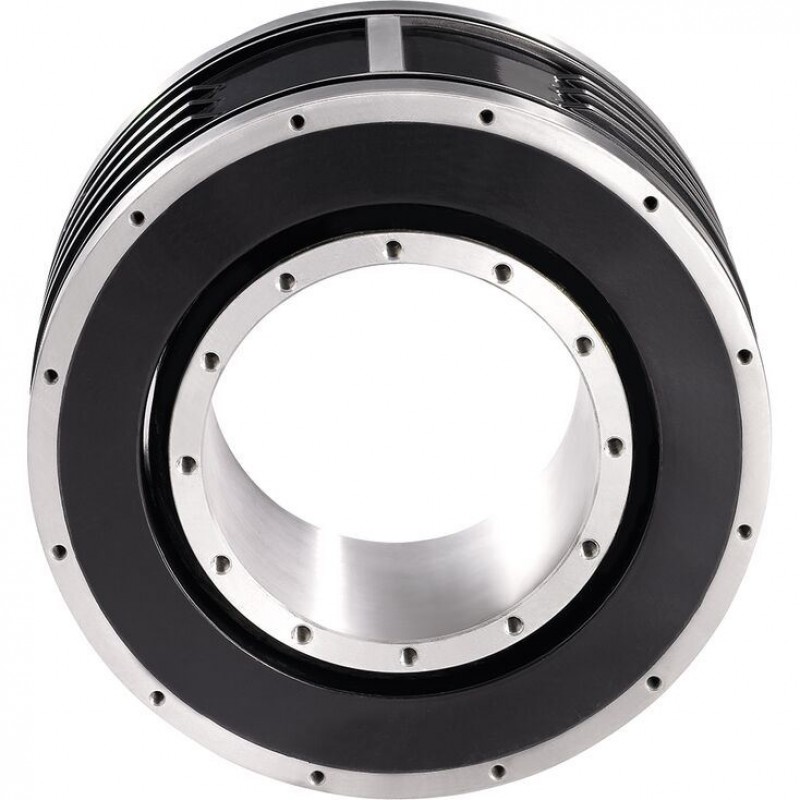

Description
- Макс. крутящий момент MМакс. 180 Нм
- Высокий крутящий момент в состоянии покоя
- Высокая перегрузочная способность
- Водяное охлаждение с теплоизолированным корпусом
- Простая установка
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||||
| MST | 130 | - | - | - | - |
| 01 | Синхронный моментный двигатель MST (статор) | MST |
| 02 | Типоразмер | 130 |
| Конструктивная длина | ||
| 03 | A | |
| C | ||
| E | ||
| G | ||
| Обмотка | ||
| 04 | MST130A | 0200 |
| 0250 | ||
| MST130C | 0050 | |
| 0075 | ||
| 0200 | ||
| 0300 | ||
| MST130E | 0020 | |
| 0035 | ||
| MST130G | 0035 | |
| 0100 | ||
| Тип охлаждения | ||
| 05 | Самоохлаждение | N |
| Водяное охлаждение | F | |
| Конструктивная форма/капсюляция | ||
| 06 | Стальные кольца фланцев | S |
| Открытая алюминиевая охлаждающая рубашка | T | |
| Датчики и датчики сигналов | ||
| 07 | KTY84-130 + SNM-150 DK | N0 |
| Электрическое подключение | ||
| 08 | Осевое направление со стороны статора (одинаковый диаметр в обе стороны) | CN |
| Другое исполнение | ||
| 09 | Нет | NNNN |
| Жилы в осевом направлении без кабельного коннектора | D303 | |
Доступные комбинации
| Конструктивная длина | Обмотка | Охлаждение | Капсюляция | Электрическое подключение | Другое исполнение | ||
| CN | NNNN | D303 | |||||
| Водяное охлаждение | A | 0200 | F | T | ● | ● | ● |
| C | 0050 | F | T | ● | ● | ● | |
| C | 0200 | F | T | ● | ● | ● | |
| E | 0020 | F | T | ● | ● | ● | |
| G | 0100 | F | T | ● | – | ● | |
| Самоохлаждение | A | 0250 | N | S | ● | – | ● |
| C | 0075 | N | S | ● | – | ● | |
| C | 0300 | N | S | ● | – | ● | |
| E | 0035 | N | S | ● | – | ● | |
| G | 0035 | N | S | ● | – | ● | |
| ● = поставляется | |
| – = Не поставляется |
| 01 | 02 | 03 | 04 | 05 | 06 | |||
| MRT | 130 | - | - | - |
| 01 | Синхронный моментный двигатель MRT (ротор) | MRT |
| 02 | Типоразмер | 130 |
| Конструктивная длина | ||
| 03 | A | |
| C | ||
| E | ||
| G | ||
| Конструктивная форма/механическое исполнение | ||
| 04 | Крепление винтами | 3N |
| Внутренний диаметр ротора | ||
| 05 | 60 mm | 0060 |
| Другое исполнение | ||
| 06 | Нет | NNNN |
Технические данные
| Тип | Расчетное число оборотов | Максимальная частота вращения | Расчетныйкрутящиймомент | Максимальный крутящий момент | Расчетная мощность | Расчетныйток | Максимальный ток | Момент инерции 1) |
| nN | nmax | MN | Mmax | PN | IN | Imax | J | |
| об/мин | об/мин | Нм | Нм | кВт | A | A | кг м² | |
| MST130A‑0200‑F | 2000 | 4000 | 8 | 15 | 1,7 | 6,4 | 16 | 0,0008 |
| MST130C‑0050‑F | 500 | 1500 | 25 | 50 | 1,3 | 6,1 | 12,5 | 0,0018 |
| MST130C‑0200‑F | 2000 | 3850 | 25 | 40 | 5,2 | 15,2 | 38 | 0,0018 |
| MST130E‑0020‑F | 450 | 950 | 42 | 65 | 2 | 6,3 | 12 | 0,0029 |
| MST130G‑0100‑F | 1000 | 2700 | 60 | 180 | 2,1 | 7,5 | 20 | 0,0039 |
| MST130A‑0250‑N | 2500 | 4000 | 5 | 13 | 1,2 | 3,5 | 12 | 0,0008 |
| MST130C‑0300‑N | 3000 | 3850 | 7 | 40 | 2,1 | 5,3 | 26,6 | 0,0018 |
| MST130C‑0075‑N | 750 | 1500 | 14 | 40 | 1,1 | 3,5 | 13 | 0,0018 |
| MST130E‑0035‑N | 800 | 950 | 23 | 65 | 1,9 | 3,5 | 12 | 0,0029 |
| MST130G‑0035‑N | 350 | 950 | 32 | 80 | 1,2 | 4,9 | 18 | 0,0039 |
| 1) | В зависимости от исполнения ротора. |
Все данные приведены для режима эксплуатации с водяным охлаждением и напряжением промежуточного контура 540 В.

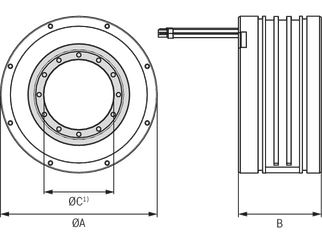

Размеры
Размеры
| Тип | ØA | B | ØC 1) | Масса | |
| Статор 2) | Ротор 3) | ||||
| мм | мм | мм | кг | кг | |
| MST130A‑0200‑F | 150 | 63 | 60 | 2,4 | 0,7 |
| MST130C‑0050‑F | 150 | 103 | 60 | 5,1 | 1,5 |
| MST130C‑0200‑F | 150 | 103 | 60 | 5,1 | 1,5 |
| MST130E‑0020‑F | 150 | 143 | 60 | 7,7 | 2,2 |
| MST130G‑0100‑F | 150 | 193 | 60 | 10,6 | 3 |
| MST130A‑0250‑N | 150 | 73 | 60 | 3,6 | 0,7 |
| MST130C‑0300‑N | 150 | 113 | 60 | 5,9 | 1,5 |
| MST130C‑0075‑N | 150 | 113 | 60 | 5,9 | 1,5 |
| MST130E‑0035‑N | 150 | 153 | 60 | 8,3 | 2,2 |
| MST130G‑0035‑N | 150 | 193 | 60 | 10,6 | 3 |
| 1) | В зависимости от исполнения ротора. |
| 2) | Статор при исполнении с открытой охлаждающей рубашкой. |
| 3) | Масса ротора при большем внутреннем диаметре ротора. |
Сертификация
Стандарты и регламенты
| Тип | MBT130 |
| Сертификация | CE EAC RoHS RoHS China UL CSA |
Данные для заказа
У вас остались вопросы, вам необходима дополнительная информация или помощь при выборе, конфигурировании и монтаже этого изделия? В таком случае обратитесь к местному торговому представителю Bosch Rexroth.
