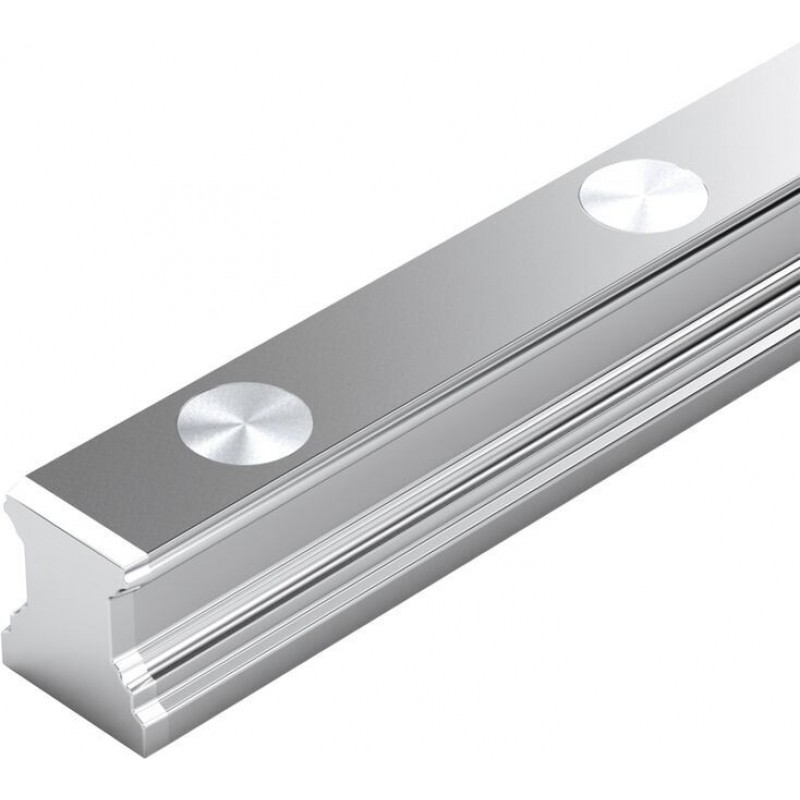

Ball Guide Rails SNS with steel mounting hole plugs R1606 .5. ..

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX8613

Ball Guide Rails SNS with steel mounting hole plugs R1606 .5. ..

Name: Ball Guide Rails SNS with steel mounting hole plugs R1606 .5. ..
Brand: Bosch Rexroth
SKU: RX8613
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Area of application: For very harsh environments
More resistant to mechanical influences (e.g. shocks)
For mounting from above
For steel caps
Top rigidity in all load directions

Features

High torque capacity

Product description

Ball rails can be cut to the length required by the customer.

The maximum lengths for one-piece guide rails can be found in the "Technical data" chapter.

If longer rails are required, Bosch Rexroth supplies them as composite ball guide rails.

Ball guide rail with temperature control

Product description of Ball Rail Systems

Selection of a linear guide acc. to DIN 637

Technical data

General technical data

Size		25	30	35	45	55	65
m	kg/m	3.2	5	6.8	10.5	16.2	22.4
Lmax	mm	5816	5836		5771	3836	3746
Material		CS
Operating conditions
Size		25	30	35	45	55	65
Permissible ambient temperature (min ... max) 1)		0 °C ... +80 °C

1)	Up to 100 °C permissible for short periods. For operation at negative temperatures, please consult us.

Legend

Symbol	Description	Unit
Lmax	Maximum length	mm
m	Mass per meter	kg/m

Accuracy classes

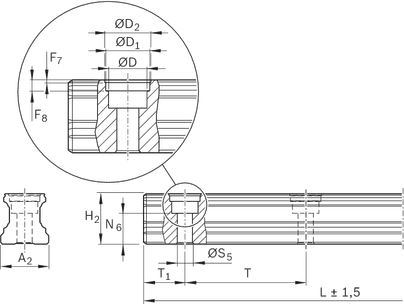

Dimensions

Size		25	30	35	45	55	65
A2	mm	23	28	34	45	53	63
F7	mm	0.9			1.45
F8	mm	3.7	3.6		8
D	mm	11	15		20	24	26
D1	mm	12.55	17.55		22.55	27.55	29.55
D2	mm	13	18		23	28	30
H2	mm	24.25	28.35	31.85	39.85	47.85	59.85
N6		15.2 mm ±0.5	17 mm ±0.5	20.5 mm ±0.5	23.5 mm ±0.5	29 mm ±0.5	38.5 mm ±0.5
ØS5	mm	7	9		14	16	18
T	mm	60	80		105	120	150
T1 min	mm	13	16		18	20	21
T1 s	mm	28 1)	38 1)		50.5 1)	58 1)	73 1)
T1 max	mm	50	68		89	102	130
nB		64	48		36	32	25

1)	Preferred dimension T1S Recommended with tolerances ± 0.75.

Legend

Symbol	Description	Unit
T1 min	Minimum distance	mm
T1 max	Maximum distance	mm
T1 s	Preferred dimension	mm
T	Spacing of guide rail	mm
nB	Maximum number of holes

Mounting

Notes

▶ Steel caps not included in scope of delivery.

▶ Observe the notes for mounting!

▶ Please request "Mounting instructions for Ball Rail Systems".

▶ Composite Ball Guide Rail also available.

General mounting instructions

Certification

Safety Instructions

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Catalog BSHP Ball Rail Systems Catalog \| R999000485 \| 2020-10-01 \| English \| PDF \| 15MB Product Groups: Ball Rail Systems only available as PDF
