Артикул: RX8732

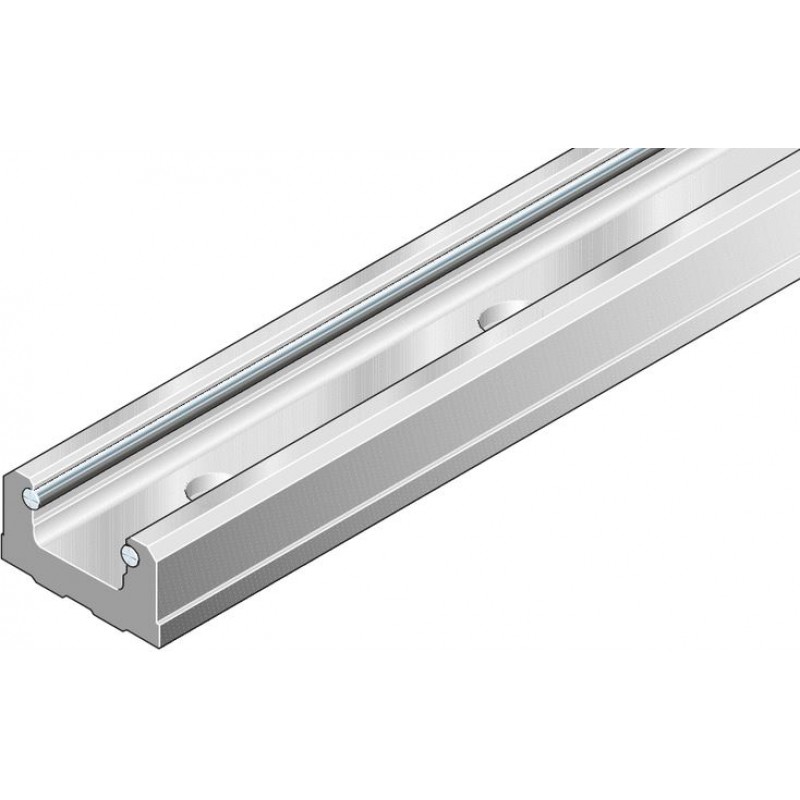

U-type Cam Roller Guide Rails R1923

Name: U-type Cam Roller Guide Rails R1923
Brand: Bosch Rexroth
SKU: RX8732
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

For mounting from above
With shafts made of corrosion-resistant steel as per DIN EN ISO 683-17 / EN 10088

Product description

Rexroth cam roller guides were specially developed for handling and automation technology.

Product overview

Technical data

Size		20
Temperature stability		-20 °C ... +80 °C
Weight	kg/m	1.1

Accuracy

Dimensions

1)	Shown rotated through 90°. Mounting hole pattern not to scale.

Dimensions

Size		20
A	mm	17
A1	mm	33
D	mm	9.4
H	mm	18
H1	mm	3.4
H2	mm	15
S1	mm	4
S2	mm	6
L 1)	mm	3500
Lmax	mm	7000
T	mm	62.5
T1S	mm	29.25
T1 min	mm	13

1)	Guide tracks up to 3500 mm are made of one-piece precision steel shafts.

Surface characteristic values of the guide rails

Size		20
A	mm²	360
ey	mm	7
ly	mm⁴	8604
lz	mm⁴	42000
Wy		782 mm³	782 mm²
Wz		2545 mm³	2545 mm²

Legende

Symbol	Description	Unit
A	Cross-sectional area	mm2
ey	Centroid distance	mm
ly	Second moment of area, y-axis	mm4
lz	Second moment of area, z-axis	mm4
L	Standard length	mm
Lmax	Maximum length	mm
T1S	Preferred dimension	mm
T1 min	Minimum distance	mm
Wy	Section modulus, y-axis	mm3
Wz	Section modulus, z-axis	mm3

Mounting

Notes for mounting

Accessories

Plastic mounting hole plugs for Cam Roller Guides

R1605 .0

Plastic mounting hole plugs for Cam Roller Guides

R1605 .0

Not product-specific documents
Service

Ordering codes

Material numbers

Size	Part number	CAD data	Buy	Holes
20	R192301931			without holes
20	R192311931			with holes

Overview - recommended rail lengths

Size -Version	Hole spacing T	Holes/rail length L
mm	mm	Number/mm
20	62,5	2/121	10/621	18/1121	40/2496
		4/246	12/746	20/1246	50/3125
		6/371	14/871	24/1496	56/3496
		8/496	16/996	30/1871

Ordering a guide rail

Calculating the rail length

Recommendation:

Preferred dimension T1S fan

Take minimum distance T1min into account! (see dimensions)

T1 is the same on both rails.

Ordering example:

Size 20

Desired length: 620 to 625 mm

nB = 620/T = 620/62.5 = 9.92 rounded (whole numbers) = 10 bores

nT = nB - 1 = 9

Rail length (L) to be ordered:
- L = 10 · 62.5 - 4 = 621 mm or
  - L = 9 · 62.5 + 2 · 29.25 = 621 mm

Guide rail:

R192311931, 621, 29.25 / 9 x 62.5 / 29.25

Material number, length (mm)1 / nT x T / T1 (mm)

Legende

Symbol	Description	Unit
L	Rail length	mm
T	Hole spacing	mm
T1S	Preferred dimension	mm
nB	Number of holes
nT	Number of hole spaces

Downloads

	Profiled rail systems Manual \| R320103885_EN \| 2016-09-01 \| English \| PDF \| 11.5MB Product Groups: Linear guides
	Cam Roller Guides Catalog \| R999000486 \| 2018-12-01 \| English \| PDF \| 3.3MB Product Groups: Cam Roller Guides
