Артикул: RX8889

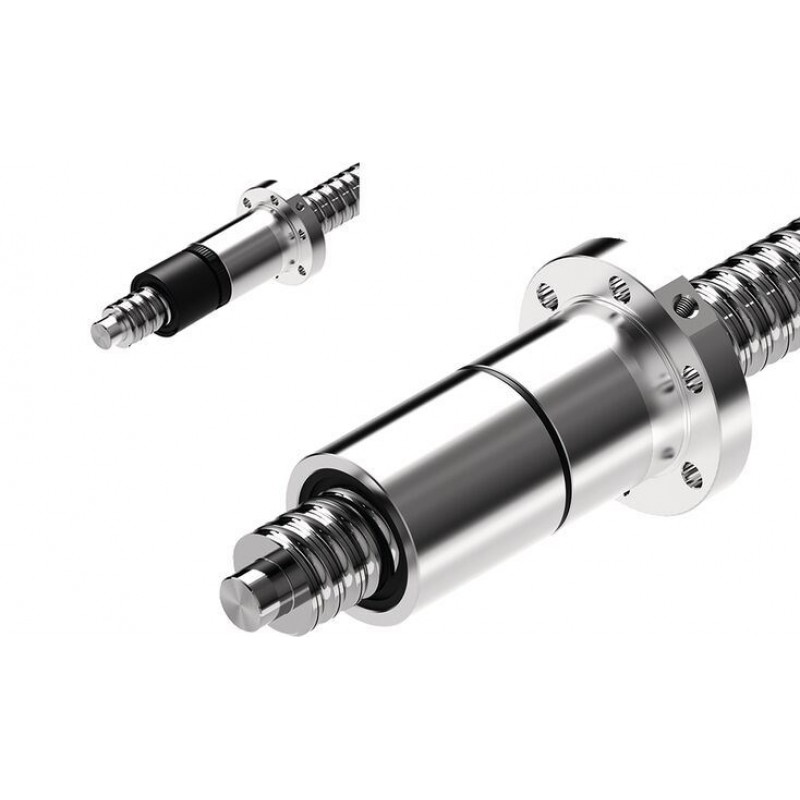

Double nut with flange FDM-E-S

Name: Double nut with flange FDM-E-S
Brand: Bosch Rexroth
SKU: RX8889
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Rexroth connection dimensions
With seals
Preload class: C4, C5
Tolerance grade: T3 (for sizes as per the product overview for screws, see General Technical Notes and Information "Product description"), T5, T7

Product description

Product overview

Technical data

Technical data for nuts

Size	C	C0	vmax	Mass
d0 x P x Dw - i	N	N	m/min	kg
16 x 5R x 3 - 4	14800 1)	16100 1)	30 2)	0.33
20 x 5R x 3 - 4	17200 1)	21500 1)		0.45
25 x 5R x 3 - 4	19100 1)	27200 1)		0.53
25 x 10R x 3 - 4	18800 1)	27000 1)	60 2)	0.7
32 x 5R x 3,5 - 4	25900 1)	40000 1)	23 2)	0.84
32 x 10R x 3,969 - 5	38000 1)	58300 1)	47 2)	1.22
40 x 5R x 3,5 - 5	34900 1)	64100 1)	19 2)	1.13
40 x 10R x 6 - 4	60000 1)	86400 1)	38 2)	2.25
40 x 10R x 6 - 6	86500 1)	132200 1)	38 2)	2.83
40 x 20R x 6 - 3	45500 1)	62800 1)	75 2)	2.66
50 x 5R x 3,5 - 5	38400 1)	81300 1)	15 2)	1.6
50 x 10R x 6 - 4	66500 1)	109000 1)	30 2)	2.74
50 x 10R x 6 - 6	95600 1)	166500 1)	30 2)	3.39
50 x 20R x 6,5 - 5	90800 1)	149700 1)	60 2)	6.71
63 x 10R x 6 - 4	74200 1)	140500 1)	24 2)	3.53
63 x 10R x 6 - 6	106600 1)	214300 1)	24 2)	4.32
63 x 20R x 6,5 - 5	100700 1)	190300 1)	48 2)	8.65
80 x 10R x 6,5 - 6	130100 1)	291700 1)	19 2)	6.35
80 x 20R x 12,7 - 6	315200 1)	534200 1)	30 2)	20.2

1)	The load ratings are valid for tolerance grades T3 and T5 only. For other tolerance grades, please take into account the correction factor fac (see General Technical Notes and Information "Technical Data", Technical Notes).
2)	See "characteristic speed d0 • n" (see General Technical Notes and Information "Technical Data" (Technical Notes), and "Critical Speed ncr" (see General Technical Notes and Information, "Project planning notes")

Operating conditions

Size	Admissible operating temperature (min ... max) 1)	Admissible storage temperature (min ... max)
d0 x P x Dw - i	Admissible operating temperature (min ... max) 1)	Admissible storage temperature (min ... max)
16 x 5R x 3 - 4	-10 °C ... +80 °C	-15 °C ... +80 °C
20 x 5R x 3 - 4
25 x 5R x 3 - 4
25 x 10R x 3 - 4
32 x 5R x 3,5 - 4
32 x 10R x 3,969 - 5
40 x 5R x 3,5 - 5
40 x 10R x 6 - 4
40 x 10R x 6 - 6
40 x 20R x 6 - 3
50 x 5R x 3,5 - 5
50 x 10R x 6 - 4
50 x 10R x 6 - 6
50 x 20R x 6,5 - 5
63 x 10R x 6 - 4
63 x 10R x 6 - 6
63 x 20R x 6,5 - 5
80 x 10R x 6,5 - 6
80 x 20R x 12,7 - 6

1)	Ball screw assemblies are suitable for continuous operation at temperatures up to 80 °C with temporary peaks of 100 °C (measurements taken on the outer shell of the nut).

Legend

Symbol	Description	Unit
d0	Nominal diameter	mm
P	Lead (R = right-hand)
Dw	Ball diameter	mm
i	Number of ball track turns
C	Dynamic load capacity	N
C0	Static load capacity	N
vmax	Maximum permissible speed	m/min

Technical notes

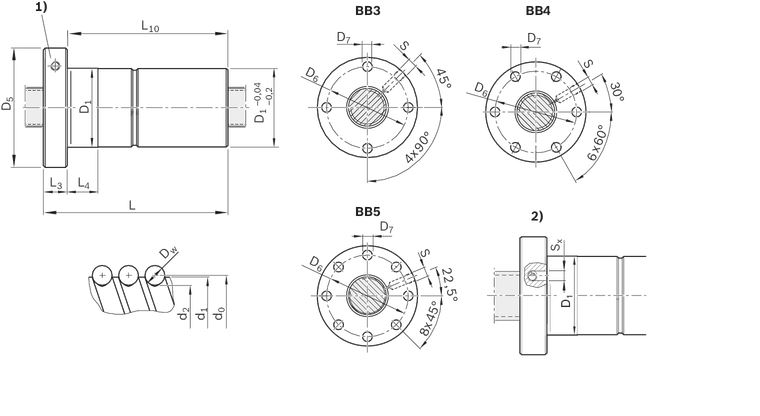

Dimensions

1)	Lube port at flange center (lube port machining: Flat surface L3 ≤ 15 mm, countersink L3 > 15 mm)
2)	Nut rework: Axial lube port

Dimensions

Size	d1	d2	D1	D5	Hole pattern	D6	D7	L	L3	L4	L10	S 1)	Sx
d0 x P x Dw - i	d1	d2	g6	D5	Hole pattern	D6	D7	L	L3	L4	L10	S 1)	Sx
d0 x P x Dw - i	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm
16 x 5R x 3 - 4	15	12.9	28	53	BB3	40	6.6	72	12	10	60	M6	4
20 x 5R x 3 - 4	19	16.9	33	58	BB4	45		82			70
25 x 5R x 3 - 4	24	21.9	38	63		50		82			70
25 x 10R x 3 - 4	24	21.9	38	63		50		120		16	108
32 x 5R x 3,5 - 4	31	28.4	48	73		60		88	13	10	75
32 x 10R x 3,969 - 5	31	27.9	48	73		60		146	13	16	133
40 x 5R x 3,5 - 5	39	36.4	56	80		68		100	15	10	85	M8x1	5
40 x 10R x 6 - 4	38	33.8	63	95		78	9	140		16	125
40 x 10R x 6 - 6								180		16	165
40 x 20R x 6 - 3								175		25	160
50 x 5R x 3,5 - 5	49	46.4	68	98		82		100		10	85
50 x 10R x 6 - 4	48	43.8	72	110		90	11	140	18	16	122
50 x 10R x 6 - 6		43.8	72	110		90		180	18	16	162
50 x 20R x 6,5 - 5		43.4	85	125		105		255	22	25	233
63 x 10R x 6 - 4	61	56.8						140		16	118
63 x 10R x 6 - 6		56.8						180		16	158
63 x 20R x 6,5 - 5		56.3	95	140		118	14	255		25	233
80 x 10R x 6,5 - 6	78	73.3	105	150		125	14	190		16	168
80 x 20R x 12,7 - 6	76	67	125	180	BB5	152	18	340	25	25	315

1)	Lube port machining: Flat surface L3 ≤ 15 mm, countersink L3 > 15 mm

Legend

Symbol	Description	Unit
d0	Nominal diameter	mm
P	Lead (R = right-hand)
Dw	Ball diameter	mm
i	Number of ball track turns

Project planning information

Calculation

Mounting

Installation

Commissioning

Attention: When setting up applications, do not allow components to collide with the front lube unit.

Maintenance

load error

Certification

load error

Delivery notes

load error

Safety Instructions

load error

Downloads

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
