Артикул: RX8898

Все товары Bosch Rexroth

Form 31

Name: Form 31
Brand: Bosch Rexroth
SKU: RX8898
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

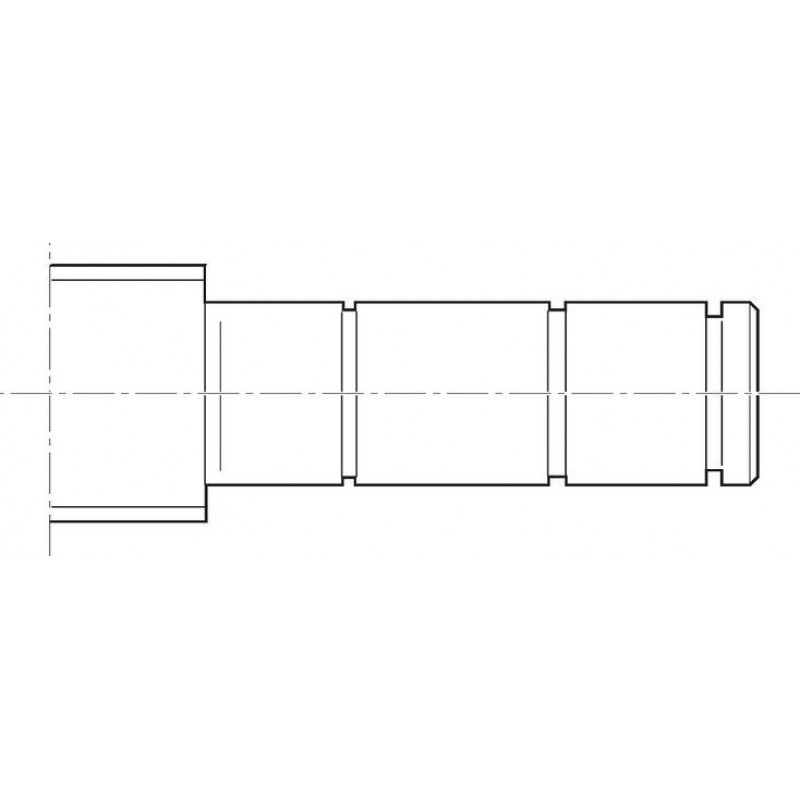

End bearings for screw ends in Form 31

	Pillow Block Unit SEC-L assembly	Pillow Block Unit SEC-L assembly

Application	Bearing assembly LAD

The bearing assembly LAD consists of:

1 bearing

2 retaining rings

Two sets are required for applications with Form 31.

Components

End bearings for screw ends

Form	Version 1)	Size		Pillow block unit assembly		Bearing assembly 2)
				SEC-L	SES-L	LAD
		d0	P	Part number	Part number	Part number
31	050	8	1/2/2,5/5	-		R159060500
	060	12	2/5/10			R159060600
	100	16	5/10/16			R159061000
	120	20	5/10/20/40			R159061200
	150	20	5/10/20/40	R159461500	R159561500	R159061500
	170	25	5/10/25	-	R159561700	R159061700
	200	32	5/10/20/32/64	R159462000	R159562000	R159062000
	250	32	5/10/20/32/64	-		R159062500
	300	40	5/10/12/16/20/25/30/40	R159463000	R159563000	R159063000
	350	50	5/10/12/16/20/25/30/40	-		R159063500
	500	63	10/20/40			R159065000
	600	80	10/20/40			R159066000

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version. Note: Form 31 with double floating bearing system increases the critical speed ncr. See "Critical speed ncr" (see General Technical Notes and Information, project planning notes)
2)	Scope of delivery per LAD assembly: 1 bearing, 2 retaining rings. For applications with Form 31: two assemblies are required.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

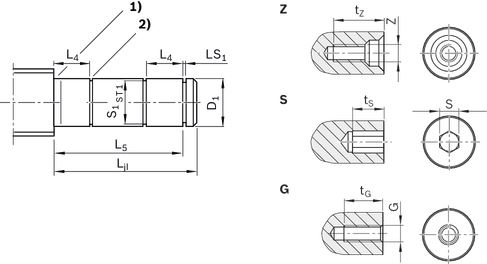

Dimensions

1)	Undercut form E DIN 509
2)	Retaining ring groove DIN 471 (3x)

Dimensions and technical data

Form	Version 1)	Rexroth Ball Screw Assembly size		Dimensions							Centering hole		Hex socket		Thread
		d0	P	Ljl	D1	L4	L5	S1	ST1	LS1	Z	tz	S	ts	G	tG
				Ljl	j6	L4	L5	S1	ST1	H13	Z	tz	S	ts	G	tG
				mm	mm	mm	mm	mm		mm		mm	mm	mm		mm
31	050	8	1/2/2,5/5	22	5	5	20	4.8	h10	0.7	-	-	-	-	-	-
	060	12	2/5/10	26	6	6	24	5.7		0.8	-	-	-	-	-	-
	100	16	5/10/16	39	10	9	36	9.6		1.1	M3	9	4	4	M4	6
	120	20	5/10/20/40	43	12	10	40	11.5	h11		M4	10			M5	8
	150	20	5/10/20/40	47	15	11	44	14.3			M5	12.5			M6	9
	170	25	5/10/25	51	17	12	48	16.2			M6	16	5	5	M6	9
	200	32	5/10/20/32/64	60	20	14	56	19		1.3	M6	16	5	5	M8	12
	250	32	5/10/20/32/64	64	25	15	60	23.9	h12	1.3	M10	22	8	8	M10	15
	300	40	5/10/12/16/20/25/30/40	68	30	16	64	28.6		1.6	M10	22	10	10	M12	18
	350	50	5/10/12/16/20/25/30/40	73	35	17	68	33		1.6	M12	28	12	12	M12	18
	500	63	10/20/40	87	50	20	80	47		2.15	M16	36	19	19	M20	30
	600	80	10/20/40	95	60	22	88	57		2.15	M20	42	19	19	M24	36

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version. Note: Form 31 with double floating bearing system increases the critical speed ncr. See "Critical speed ncr" (see General Technical Notes and Information, project planning notes)

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

load error

Mounting

load error

Certification

load error

Safety Instructions

load error

Downloads

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
