Артикул: RX8909

Все товары Bosch Rexroth

Forms 51, 51A

Name: Forms 51, 51A
Brand: Bosch Rexroth
SKU: RX8909
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

End bearings for screw ends in Forms 51, 51A

	Pillow Block Unit SEB-F assembly

Application	Bearing assembly LAN	Bearing assembly LAF

Components

End bearings for screw ends

Form	Version 1)	Size		Pillow block unit assembly	Bearing assembly
				SEB-F	LAF	LAN
		d0	P	Part number	Part number	Part number
51/51A	060	12	2/5/10	R159110620	-	R159010600
	100	16	5/10/16	R159111020	-	R159011000
	120	20	5/10/20/40	R159111220	R159001200	R159011200
	170	25	5/10/25	R159111730	R159001730	R159011730
	200	32	5/10/20/32/64	R159112030	R159002030	R159012030
	209	32	5/10/20/32/64	-	-	-
	250	40	5/10/12/16/20/25/30/40	R159122530	R159032530	R159022530
	300	40		R159113030	R159003030	R159013030
	301	50		R159123030	R159033030	R159023030
	309	40		-	-	-
	350	50	5	R159113530	R159003530	R159013530
	359	50	5/10/20/30/40	-	-	-
	400	63	10/20/40	R159114030	R159004030	R159014030
	409	63		-	-	-
	500	80		R159115030	R159005030	R159015030

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Slotted nuts NMA for fixed bearings

For maximum vibratory loads
For new designs

Not product-specific documents
Catalog
Service
CAD data

Slotted nuts NMZ for fixed bearings

For existing designs
For timing belt side drive
For driven nuts

Not product-specific documents
Catalog
Service
CAD data

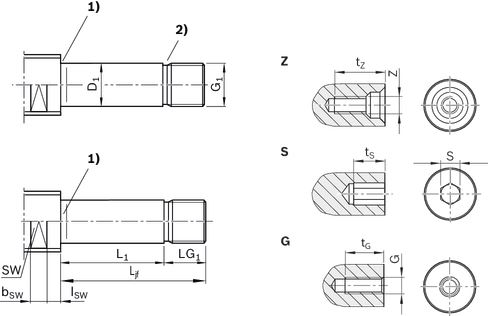

Dimensions

1)	Undercut form E DIN 509
2)	Thread undercut 76 short

Dimensions and technical data

Form	Version 1)	Rexroth Ball Screw Assembly size		Dimensions					Centering hole		Hex socket		Thread		Wrench size
		d0	P	Ljf	D1	L1	G1	LG1	Z	tz	S	ts	G	tG	SW	bsw	lsw
				Ljf	h11	L1	G1	LG1	Z	tz	S	ts	G	tG	SW	bsw	lsw
				mm	mm	mm		mm		mm	mm	mm		mm	mm	mm	mm
51/51A	060	12	2/5/10	24	6	14	M6x0,5	10	-	-	-	-	-	-	9	10	8.5
	100	16	5/10/16	30	10	18	M10x1	12	M3	9	4	4	M4	6	11
	120	20	5/10/20/40	35	12	23	M12x1	12	M4	10	4	4	M5	8	15
	170	25	5/10/25	45	17	23	M17x1	22	M6	16	5	5	M6	9	19		10.5
	200	32	5/10/20/32/64	48	20	26	M20x1	22					M8	12	24	15
	209	32	5/10/20/32/64	108	20	77	M20x1	31					M8	12	24
	250	40	5/10/12/16/20/25/30/40	80	25	54	M25x1,5	26	M10	22	8	8	M10	15	30		12.5
	300	40		51	30	25	M30x1,5				10	10	M12	18	30		12.5
	301	50		80		54									41	22	15.5
	309	40		117		83		34							30	15	12.5
	350	50	5	60	35	32	M35x1,5	28	M12	28	12	12			41	22	15.5
	359	50	5/10/20/30/40	145	35	109	M35x1,5	36	M12	28					41	22	15.5
	400	63	10/20/40	72	40	44	M40x1,5	28	M16	36			M16	24	50	27	16.5
	409	63		183	40	147	M40x1,5	36					M16	24	50		16.5
	500	80		84	50	52	M50x1,5	32			19	19	M20	30	60		18.5

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection of the permissible drive torque is essential in all cases.

Calculation

Mounting

load error

Certification

load error

Safety Instructions

load error

Downloads

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
