Артикул: RX8916

Все товары Bosch Rexroth

Forms 931, 93, 93A

Name: Forms 931, 93, 93A
Brand: Bosch Rexroth
SKU: RX8916
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

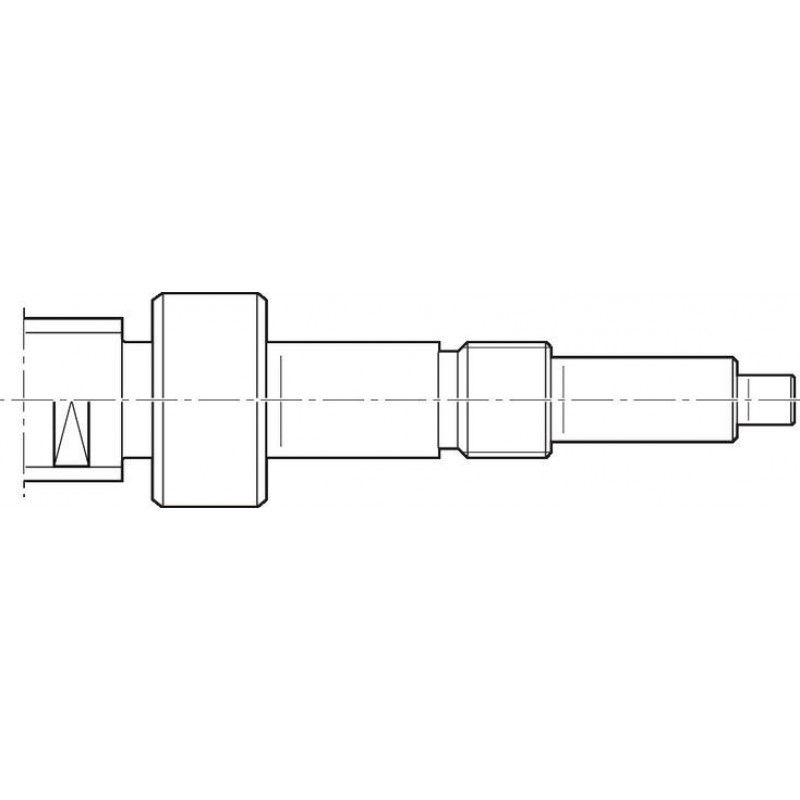

End bearings for screw ends in Forms 931, 93, 93A, 941, 94, 94A

	Pillow Block Unit SEB-F assembly

Application	Bearing assembly LAF	Bearing assembly LAN
	Shown with slotted nut NMA	Shown with slotted nut NMZ

Components

End bearings for screw ends

Form	Version 1)	Size		Pillow block unit assembly	Bearing assembly
				SEB-F	LAF	LAN
		d0	P	Part number	Part number	Part number
931	060	8	1/2/2,5/5	R159110620	-	R159010600
	120	12	2/5/10	R159111220	-	R159011200
	170	16	5/10/16	R159111730	R159001730	R159011730
93/93A	200	20	5/10/20	R159112030	R159002030	R159012030
	250	25	5/10/25	-	-	-
	300	32	5/10/20/32	R159113030	R159003030	R159013030
	400	40	5/10/12/16/20	R159114030	R159004030	R159014030
	500	50	10/12/20	R159115030	R159005030	R159015030

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Slotted nuts NMA for fixed bearings

For maximum vibratory loads
For new designs

Not product-specific documents
Catalog
Service
CAD data

Slotted nuts NMZ for fixed bearings

For existing designs
For timing belt side drive
For driven nuts

Not product-specific documents
Catalog
Service
CAD data

Dimensions

1)	Undercut form E DIN 509
2)	Thread undercut 76 short

Dimensions and technical data

Form	Version 1)	Rexroth Ball Screw Assembly size		Dimensions													Wrench size
		d0	P	Ljf	D1	L1	D2	L2	D3	L3	G1	LG1	DR	LR	DF	LF max	SW	bsw	lsw
				Ljf	h11	L1	h7	L2	h7	L3	G1	LG1	DR	LR	DF	LF max	SW	bsw	lsw
				mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm
931	060	8	1/2/2,5/5	50	6	14	5	16	4	10	M6x0,5	10	12	15	6	1	-	-	-
	120	12	2/5/10	75	12	23	10	25	6	15	M12x1	12	16	15	8
	170	16	5/10/16	90	17	23	15	30			M17x1	22	23	17	12
93/93A	200	20	5/10/20	103	20	26	18	40			M20x1	22	25	15	16.5	8	15	10	8.5
	250	25	5/10/25	117	25	26	22	50			M25x1,5	26	32	15	21		19	10	10.5
	300	32	5/10/20/32	116	30	25	25	50			M30x1,5	26	40	20	28		24	15	10.5
	400	40	5/10/12/16/20	147	40	44	36	60			M40x1,5	28	50		33.5		30	15	12.5
	500	50	10/12/20	169	50	52	40	70			M50x1,5	32	60		43.5		41	22	15.5

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection of the permissible drive torque is essential in all cases.

Calculation

Mounting

load error

Accessories

Pillow Block Unit SEB-F assembly

The pillow block unit consists of:
Precision pillow block housing made of steel with reference edges on both sides
Angular-contact thrust ball bearing LGN
Slotted nut NMA or NMZ
Threaded Rings GWR

Not product-specific documents
Catalog
Service
CAD data

Bearing assembly LAN

BASA

Bearing assembly LAN

BASA

The fixed bearing consists of:
Angular-contact thrust ball bearing LGN
Slotted nut NMA or NMZ
Suitable for screw ends in Forms 51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931

Not product-specific documents
Catalog
Service
CAD data

Assembly tool for slotted nut

General-purpose socket wrench insert for slotted nuts NMA / NMZ
Available on request

Not product-specific documents
Catalog
Service

Certification

load error

Safety Instructions

load error

Downloads

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
