Form 822

Name: Form 822
Brand: Bosch Rexroth
SKU: RX8948
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

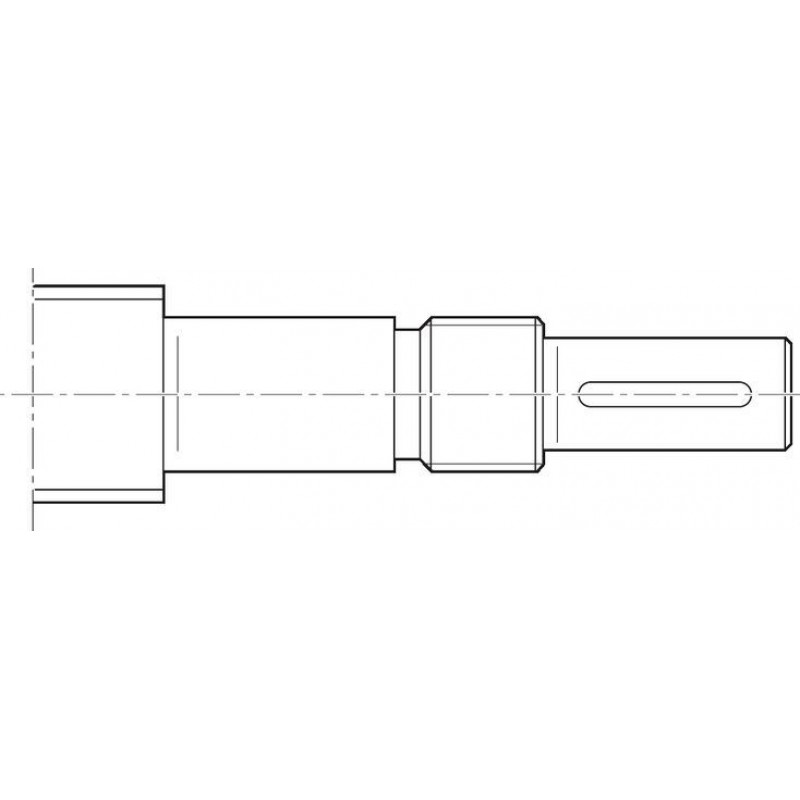

End bearings for screw ends in Form 822

Application	LAF	LAN	LAS

The bearing assemblies LAF, LAN, LAS consist of:

1 bearing

1 slotted nut

Components

End bearings for screw ends

Form	Version 1)	Size	Bearing assembly
		Size	LAF	LAN	LAS
		d0 x P	Part number	Part number	Part number
822	150	20 x 5R	R159A01501	R159A11501	-
	153	20 x 5R	-	-	R159A41501
	170	25 x 5R	- 2)	- 2)	-
	170	25 x 10R	- 2)	- 2)	-
	171	25 x 5R	-	-	R159A41702
	171	25 x 10R	-	-	R159A41702
	205	30 x 5R	R159A32001	R159A22001	-
	205	30 x 10R	R159A32001	R159A22001	-
	206	30 x 5R	-	-	R159A42002
	206	30 x 10R	-	-	R159A42002
	305	39 x 5R	R159033030	R159023030	-
	305	39 x 10R	R159033030	R159023030	-
	306	39 x 5R	-	-	R159A43001
	306	39 x 10R	-	-	R159A43001
	351	48 x 5R	R159A33501	R159A23501	-
	351	48 x 10R	R159A33501	R159A23501	-
	352	48 x 5R	-	-	R159A43501
	352	48 x 10R			R159A43501
	450	60 x 10R			R159A44501
	450	60 x 20R			R159A44501
	603	75 x 10R			R159A46001
	603	75 x 20R			R159A46001

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.
2)	In progress

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Slotted nuts NMA for fixed bearings

For maximum vibratory loads
For new designs

Not product-specific documents
Catalog
Service
CAD data

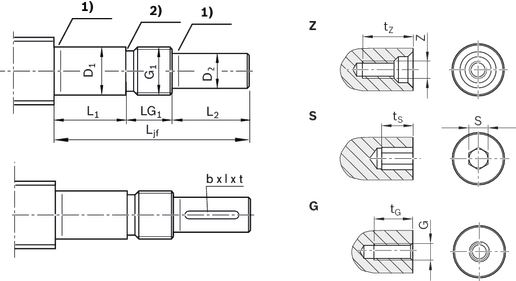

Dimensions

1)	Undercut DIN 509
2)	Thread undercut 76 short

Dimensions and technical data

Form	Version 1)	d0 x P	Dimensions							Keyway as per DIN 6885			Centering hole		Hex socket		Thread		Mp
			Ljf	D1	L1	D2	L2	G1	LG1	b	l	t	Z	tz	S	ts	G	tG
			Ljf	h11	L1	h7	L2	G1	LG1	P9	l	t	Z	tz	S	ts	G	tG
			mm	mm	mm	mm	mm		mm	mm	mm	mm		mm	mm	mm		mm	Nm
822	150	20 x 5R	70	15	23	12	25	M15x1	22	4	20	2.5	M4	10	4	4	M5	8	12.1
	153	20 x 5R	97	15	50	12	25	M15x1		4	20	2.5	M4	10			M5	8	12.1
	170	25 x 5R	100	17	48	15	30	M17x1		5	25	3	M5	12.5			M6	9	16
	170	25 x 10R	100		48														25.8
	171	25 x 5R	106		54														16
	171	25 x 10R	106																25.8
	205	30 x 5R	116	20		18	40	M20x1		6	28	3.5	M6	16	5	5			22.6
	205	30 x 10R	116																38.8
	206	30 x 5R	120		58														22.6
	206	30 x 10R	120		58														38.8
	305	39 x 5R	128	30	54	25	50	M30x1,5	24	8	36	4	M10	22	8	8	M10	15	46.1
	305	39 x 10R	128		54														86.4
	306	39 x 5R	148		74														46.1
	306	39 x 10R	148		74														86.4
	351	48 x 5R	140	35	66	30		M35x1,5							10	10	M12	18	62.7
	351	48 x 10R	140		66														120.4
	352	48 x 5R	156		82														62.7
	352	48 x 10R	156		82														120.4
	450	60 x 10R	184	45	98	40	60	M45x1,5	26	12	50	5	M16	36	12	12	M16	24	194.3
	450	60 x 20R	184	45	98	40	60	M45x1,5	26	12	50	5	M16	36	12	12	M16	24	359.7
	603	75 x 10R	233	60	122	55	80	M60x2	31	16	63	6	M20	42	19	19	M20	30	324.8
	603	75 x 20R	233	60	122	55	80	M60x2	31	16	63	6	M20	42	19	19	M20	30	624.2

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description	Unit
d0	Nominal diameter
P	Lead (R = right-hand)
Mp	Maximum permissible drive torque (precondition: no radial load at drive journal)	Nm

Project planning information

Calculation

Mounting

load error

Certification

load error

Safety Instructions

load error

Downloads

	Planetary Screw Assemblies Manual \| R320103883 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 974k Product Groups: Linear Screw Assemblies
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
