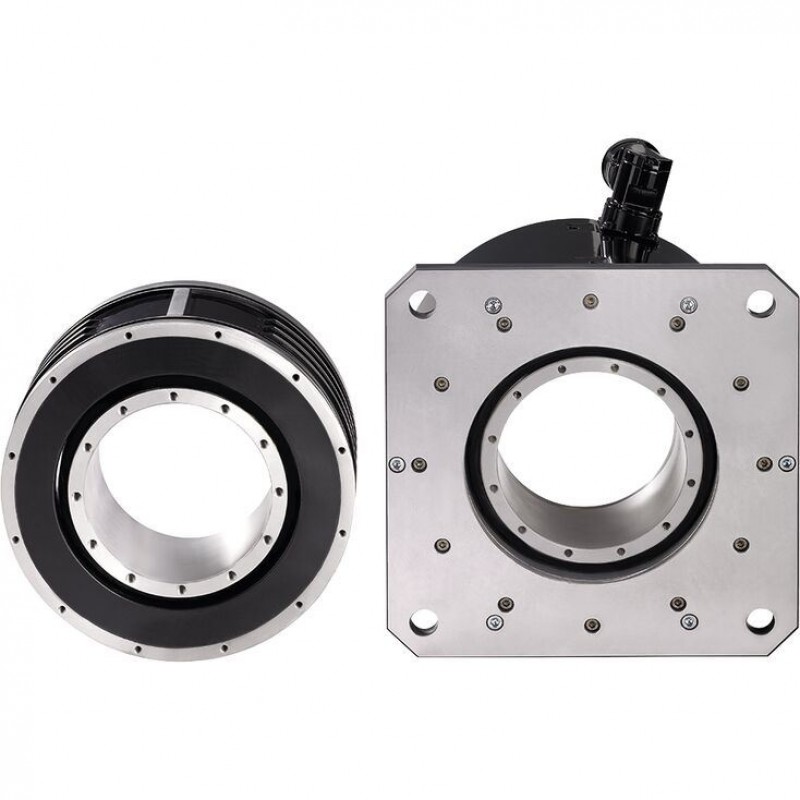

Description
- Макс. крутящий момент MМакс. 13800 Нм
- Высокий крутящий момент в состоянии покоя
- Высокая перегрузочная способность
- Водяное охлаждение с теплоизолированным корпусом
- Простая установка
Типовое обозначение
| 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||||
| MST | 530 | - | - | - | - |
| 01 | Синхронный моментный двигатель MST (статор) | MST |
| 02 | Типоразмер | 530 |
| Конструктивная длина1) | ||
| 03 | B | |
| C | ||
| D | ||
| E | ||
| F | ||
| P | ||
| R | ||
| G | ||
| L | ||
| Обмотка | ||
| 04 | MST530B | 0010 |
| MST530C | 0010 | |
| 0014 | ||
| MST530D | 0012 | |
| MST530E | 0010 | |
| MST530F | 0012 | |
| MST530P | 0012 | |
| MST530R | 0011 | |
| MST530G | 0006 | |
| 0007 | ||
| 0010 | ||
| MST530L | 0003 | |
| 0006 | ||
| 0007 | ||
| Тип охлаждения | ||
| 05 | Водяное охлаждение | F |
| Самоохлаждение | N | |
| Конструктивная форма/капсюляция | ||
| 06 | Открытая алюминиевая охлаждающая рубашка | T |
| Закрытая алюминиевая охлаждающая рубашка (включая корпус и фланец) | H1) | |
| Стальная рубашка | S | |
| Датчики и датчики сигналов | ||
| 07 | KTY84-130 + SNM-150 DK | N0 |
| Электрическое подключение | ||
| 08 | Осевое направление на стороне статора (с увеличенным внешним диаметром) | CN |
| Осевое направление на стороне статора (с малым внешним диаметром) | SN | |
| Радиальное направление на стороне статора (с увеличенным внешним диаметром) | RN2) | |
| Клеммная коробка, вывод кабеля справа | KR1) | |
| Другое исполнение | ||
| 09 | Нет | NNNN2) 4) |
| Жилы в осевом направлении без кабельного коннектора | D3033) | |
| 1) | Корпус H и электрическое подключение KR доступны только в комбинации, а также с типом охлаждения F и специальным исполнением NNNN. Корпус T доступен только с электрическим подключением RN, SN и CN |
| 2) | Электрическое подключение RN и SN только со специальным исполнением NNNN |
| 3) | Конструктивная длина P, R, Gund L только со специальным исполнением D303 |
| 4) | Конструктивная длина P, R, Gund L только со специальным исполнением NNNN |
Доступные комбинации
| Конструктивная длина | Обмотка | Тип охлаждения | Капсюляция 1) | Электрическое подключение | Другое исполнение | |||||
| KR1) | RN2) | SN | CN | NNNN | D303 | |||||
| Жидкостное охлаждение | B | 0010 | F | T, H | ● | ● | ● | ● | ● | – |
| C | 0010 | F | T, H | ● | ● | ● | ● | ● | – | |
| C | 0014 | F | T, H | ● | ● | ● | ● | ● | – | |
| D | 0012 | F | T, H | ● | – | ● | ● | ● | – | |
| E | 0010 | F | T, H | ● | – | ● | ● | ● | – | |
| F | 0012 | F | T, H | ● | – | – | ● | ● | ● | |
| P | 0012 | F | T, H | ●4) | – | – | ●3) | ● | ● | |
| R | 0011 | F | T, H | ●4) | – | – | ●3) | ● | ● | |
| G | 0006 | F | T, H | ●4) | – | ●3) | ●3) | ● | ● | |
| G | 0007 | F | T, H | ●4) | – | – | ●3) | ● | ● | |
| G | 0010 | F | T, H | ●4) | – | – | ●3) | ● | ● | |
| L | 0003 | F | T, H | ●4) | – | – | ●3) | ● | ● | |
| L | 0006 | F | T, H | ●4) | – | – | ●3) | ● | ● | |
| L | 0007 | F | T, H | ●4) | – | – | ●3) | ● | ● | |
| Самоохлаждение | C | 0010 | N | S | – | – | – | ● | ● | – |
| ● = поставляется | |
| – = Не поставляется |
| 01 | 02 | 03 | 04 | 05 | 06 | |||
| MRT | 530 | - | - | - |
| 01 | Синхронный моментный двигатель MRT (ротор) | MRT |
| 02 | Типоразмер | 530 |
| Конструктивная длина | ||
| 03 | B | |
| C | ||
| E | ||
| G | ||
| L | ||
| Конструктивная форма/механическое исполнение | ||
| 04 | Крепление винтами | 3N |
| Внутренний диаметр ротора | ||
| 05 | 410 mm | 0410 |
| Другое исполнение | ||
| 06 | Нет | NNNN |
Технические данные
| Тип | Расчетное число оборотов | Максимальная частота вращения | Расчетныйкрутящиймомент | Максимальный крутящий момент | Расчетная мощность | Расчетныйток | Максимальный ток | Момент инерции 1) |
| nN | nmax | MN | Mmax | PN | IN | Imax | J | |
| об/мин | об/мин | Нм | Нм | кВт | A | A | кг м² | |
| MST530B‑0010‑F | 100 | 200 | 800 | 1800 | 8,4 | 28,6 | 71 | 0,92 |
| MST530C‑0010‑F | 100 | 140 | 1200 | 2700 | 12,6 | 31,2 | 88 | 1,25 |
| MST530D‑0012‑F | 120 | 170 | 1680 | 3760 | 21,1 | 47,2 | 156,4 | 1,54 |
| MST530E‑0010‑F | 90 | 200 | 2100 | 4700 | 19,8 | 64 | 212 | 1,92 |
| MST530F‑0012‑F | 120 | 175 | 2520 | 5640 | 31,7 | 71,3 | 253 | 2,3 |
| MST530P‑0012‑F | 120 | 180 | 2940 | 6580 | 36,9 | 83,8 | 284 | 2,69 |
| MST530R‑0011‑F | 110 | 175 | 3780 | 8460 | 43,5 | 104,7 | 339 | 3,46 |
| MST530G‑0006‑F | 60 | 105 | 4200 | 9200 | 26,4 | 73 | 240 | 3,84 |
| MST530G‑0007‑F | 70 | 115 | 4200 | 9200 | 30,8 | 79,4 | 305 | 3,84 |
| MST530G‑0010‑F | 100 | 160 | 4200 | 9200 | 44 | 116,8 | 350 | 3,84 |
| MST530L‑0003‑F | 30 | 55 | 6300 | 11000 | 19,8 | 57,8 | 120 | 5,76 |
| MST530L‑0006‑F | 60 | 110 | 6300 | 13800 | 39,6 | 120 | 279 | 5,76 |
| MST530L‑0007‑F | 70 | 110 | 6300 | 13800 | 46,2 | 133 | 308 | 5,76 |
| MST530C‑0010‑N | 100 | 140 | 580 | 2700 | 6,1 | 15 | 88 | 1,25 |
| 1) | В зависимости от исполнения ротора. |
Все данные приведены для режима эксплуатации с водяным охлаждением и напряжением промежуточного контура 540 В.

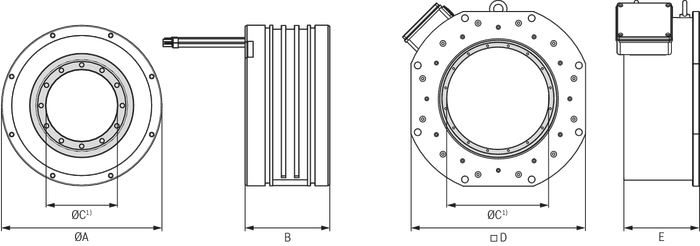

Размеры
Размеры
| Тип | ØA | B | ØC 1) | D | E | Масса | |
| Статор 2) | Ротор 3) | ||||||
| мм | мм | мм | мм | мм | кг | кг | |
| MST530B‑0010‑F | 565 | 120 | 410 | 645 | 200 | 36 | 22 |
| MST530C‑0010‑F | 565 | 150 | 410 | 645 | 230 | 45 | 27,5 |
| MST530D‑0012‑F | 565 | 180 | 410 | 645 | 260 | 61,2 | 34,3 |
| MST530E‑0010‑F | 565 | 210 | 410 | 645 | 290 | 74,5 | 38,5 |
| MST530F‑0012‑F | 565 | 250 | 410 | 645 | 335 | 87,7 | 48,8 |
| MST530P‑0012‑F | 565 | 280 | 410 | 645 | 365 | 100,9 | 56 |
| MST530R‑0011‑F | 565 | 340 | 410 | 645 | 425 | 127,4 | 70,5 |
| MST530G‑0006‑F | 565 | 370 | 410 | 645 | 455 | 144 | 77 |
| MST530G‑0007‑F | 565 | 370 | 410 | 645 | 455 | 144 | 77 |
| MST530G‑0010‑F | 565 | 370 | 410 | 645 | 455 | 144 | 77 |
| MST530L‑0003‑F | 565 | 520 | 410 | 645 | 605 | 205 | 115 |
| MST530L‑0006‑F | 565 | 520 | 410 | 645 | 605 | 205 | 115 |
| MST530L‑0007‑F | 565 | 520 | 410 | 645 | 605 | 205 | 115 |
| MST530C‑0010‑N | 565 | 150 | 410 | - | - | 71 | 27,5 |
| 1) | В зависимости от исполнения ротора. |
| 2) | Статор при исполнении с открытой охлаждающей рубашкой. |
| 3) | Масса ротора при большем внутреннем диаметре ротора. |
Сертификация
Стандарты и регламенты
| Тип | MBT530 |
| Сертификация | CE EAC RoHS RoHS China UL CSA |
